Apa yang Mengelakkan Arus Daripada Bocor Melalui Belitan Motor Anda?

Di dalam setiap motor elektrik, belitan tembaga membawa arus. Mereka duduk di dalam slot keluli. Keluli mengalirkan elektrik. Kuprum mengalirkan elektrik. Jika mereka menyentuh, arus bocor. Seluar pendek motor. Prestasi menurun. Akhirnya, motor gagal.

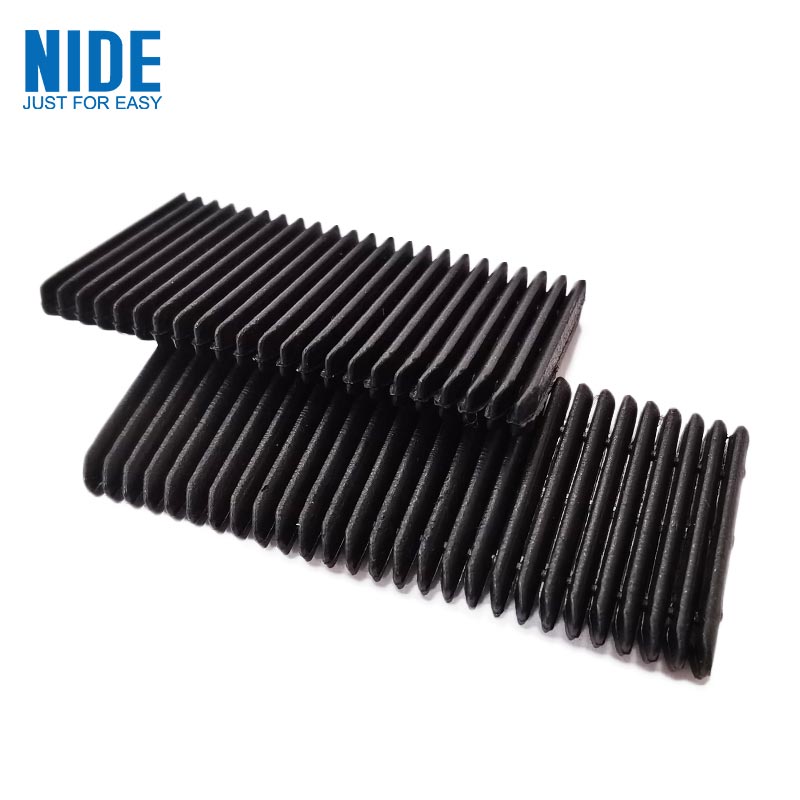

Satu-satunya perkara yang berdiri di antara tembaga dan keluli ialah kepingan bahan nipis yang dipanggilkertas penebat elektrik.

Ia tidak kelihatan seperti banyak. Satu pecahan milimeter tebal. Potong mengikut bentuk yang tepat. Gelongsor ke dalam slot sebelum belitan masuk. Tetapi tanpanya, motor tidak berfungsi.

Apa Sebenarnya Kertas Penebat

Teras pemegun diperbuat daripada laminasi keluli bertindan. Slot ditumbuk ke dalamnya. Jurutera memasukkan sekeping kertas penebat ke dalam setiap slot, dilipat untuk melapisi dinding. Kemudian belitan masuk. Kemudian baji slot menutup bukaan.

Kertas itu mempunyai tiga kerja. Pertama, penebat elektrik — hentikan arus daripada melompat dari kuprum ke keluli. Kedua, perlindungan mekanikal — kusyen belitan pada tepi keras laminasi keluli. Ketiga, pengurusan haba — sesetengah gred membantu mengalirkan haba dari belitan.

Jika kertas gagal pada mana-mana ini, motor gagal.

Keluarga Material

Tidak semua kertas penebat adalah sama. Motor yang berbeza memerlukan bahan yang berbeza. Pilihan bergantung pada suhu, voltan, tekanan mekanikal, dan kos.

Jadual di bawah menunjukkan jenis yang paling biasa digunakan dalam pembuatan motor hari ini.

DMD adalah tenaga kerja. Ia meliputi kebanyakan motor standard pada kos yang berpatutan. NMN menambah keliatan mekanikal. NHN menambah rintangan haba. Kertas Aramid menambah kedua-duanya ditambah kekuatan dielektrik yang unggul. Filem polimida adalah untuk ruang yang sempit.

Memahami Kelas Suhu

Setiap bahan penebat membawa penarafan suhu. Ini bukan pemasaran. Ia adalah had yang diuji.

Memilih kelas yang salah adalah kesilapan biasa. Jika motor berjalan pada 140°C berterusan, Kelas B (130°C) akan gagal. Kelas F (155°C) ialah pilihan selamat minimum.

Tetapi ambil perhatian: penarafan suhu digunakan untuk operasi berterusan. Suhu puncak mungkin lebih tinggi. Jurutera yang baik menambah margin. Motor yang berjalan pada 140°C berterusan harus mendapat penebat Kelas H, bukan hanya Kelas F.

Parameter Utama: Maksud Helaian Spesifikasi Sebenarnya

bilamenilai kertas penebat, beberapa parameter teknikal penting. Inilah yang mereka maksudkan.

Ketebalan.Diukur dalam milimeter. Julat biasa ialah 0.15mm hingga 0.40mm untuk pelapik slot. Kertas yang lebih tebal memberikan kekuatan dielektrik yang lebih tinggi dan perlindungan mekanikal yang lebih baik. Kertas yang lebih nipis meninggalkan lebih banyak ruang untuk tembaga, meningkatkan ketumpatan kuasa motor. Pertukaran adalah penghakiman kejuruteraan.

Kekuatan dielektrik.Diukur dalam kilovolt per milimeter. Ini memberitahu anda berapa banyak voltan yang boleh disekat oleh kertas sebelum rosak. Nilai biasa untuk DMD ialah 5-8 kV untuk helaian 0.2mm. Lebih tinggi adalah lebih baik, tetapi keperluan sebenar bergantung pada voltan motor. Untuk motor 400V EV, 3-5 kV adalah memadai. Untuk sistem 800V, 6-8 kV adalah lebih selamat.

Kekuatan tegangan.Diukur dalam Newton setiap 15mm lebar. Ini memberitahu anda berapa banyak daya tarikan yang boleh diambil oleh kertas sebelum koyak. Penting kerana kertas dilipat dan dimasukkan oleh mesin. Koyak kertas lemah semasa pemasangan. Masa henti menyusul.

Pemanjangan semasa rehat.Peratusan regangan sebelum koyak. Kertas yang terbentang 10-15% lebih memaafkan semasa dilipat. Keretakan kertas rapuh di sudut tajam.

Rintangan koyakan tepi.Diukur dalam Newton. Kertas dilipat. Lipatan mencipta titik tekanan. Jika rintangan koyakan tepi adalah rendah, kertas terbelah pada garis lipatan semasa memasukkan.

Pembekal yang baik memberikan nombor ini pada sijil bahan. Pembekal yang lemah berkata "ia memenuhi piawaian industri" tanpa memberikan nilai ujian sebenar.

Mengapa EV Motors Berbeza

Motor kenderaan elektrik telah mengubah pasaran kertas penebat. Syaratnya lebih ketat.

Suhu yang lebih tinggi.Motor EV berjalan lebih panas daripada motor industri. Penyejukan cecair membantu, tetapi titik panas masih mencapai 160-180°C. Bahan Kelas H (180°C) adalah standard. Sesetengah pengeluar beralih ke Kelas C (220°C) untuk reka bentuk generasi akan datang.

Voltan yang lebih tinggi.Motor EV awal berjalan pada 300-400V. Sistem yang lebih baru berjalan pada 800V. Sistem yang akan datang akan berjalan pada 1200V atau lebih tinggi. Keperluan kekuatan dielektrik telah meningkat dua kali ganda. Kertas yang berfungsi untuk 400V mungkin tidak selamat untuk 800V.

Pendedahan minyak.Banyak motor EV menggunakan minyak untuk penyejukan dan pelinciran. Kertas penebat terletak di dalam minyak itu. Sesetengah bahan membengkak atau merosot dalam minyak. Kertas berasaskan polimida berfungsi dengan baik. Kertas berasaskan poliester mungkin mempunyai had. Minta data ujian keserasian minyak.

Automasi.Barisan pengeluaran motor EV berjalan pada kelajuan tinggi. Kertas disuap daripada gulungan, dipotong, dilipat dan dimasukkan secara automatik. Konsistensi bahan penting. Variasi ketebalan ±0.01mm boleh menyekat pemasuk automatik.

Tiga Masalah Sebenar Yang Berlaku pada Barisan Pengeluaran

Sifat bahan teori adalah satu perkara. Apa yang sebenarnya berlaku di tingkat kilang adalah satu lagi.

Masalah satu: kertas koyak semasa melipat.Mesin melipat kertas ke dalam bentuk U untuk melapik slot. Jika kertas mempunyai kekuatan koyakan tepi rendah, ia terbelah pada garis lipatan. Talian berhenti. Pengendali membersihkan kesesakan. Pengeluaran disambung semula. Ini berlaku berpuluh-puluh kali setiap syif dengan bahan yang lemah.

Masalah dua: dimensi kertas berubah mengikut kelembapan.Kertas Aramid menyerap lembapan dari udara. Dalam kelembapan yang tinggi, ia mengembang. Dalam kelembapan yang rendah, ia mengecut. Mesin ditentukur untuk satu saiz. Apabila kertas berubah saiz, bentuk yang dilipat berubah. Sisipan gagal. Pembekal yang baik menghantar kertas dalam pembungkusan kalis lembapan. Kilang yang baik menyimpannya di dalam bilik terkawal iklim.

Masalah tiga: pencemaran pelekat.Sesetengah kertas penebat mempunyai lapisan pelekat diaktifkan haba pada satu sisi. Selepas memasukkan, haba mengikat kertas ke dinding slot. Jika pelekat meleleh keluar semasa penyimpanan atau pemindahan, ia melekat pada panduan mesin. Habuk terkumpul. Penjajaran melayang. Penyelesaiannya ialah pembuatan bersih dan pelapik pelepasan yang betul.

Cara Menentukan Kertas Penebat Dengan Betul

Berikut ialah contoh spesifikasi sebenar untuk pemacu daya tarikan motor EV.

Hantar ini kepada tiga pembekal. Bandingkan laporan ujian yang mereka sediakan. Tanya tentang variasi — kumpulan ke kumpulan, gulung ke gulung. Pembekal yang menjawab dengan data adalah orang yang boleh dipercayai.

Enam Soalan Pembeli Tanya

Bolehkah saya menggunakan kertas penebat yang sama untuk semua motor saya?
Tidak selalunya. Motor yang berbeza berjalan pada suhu dan voltan yang berbeza. Penyeragaman pada satu bahan memudahkan inventori tetapi memaksa anda menggunakan bahan gred yang lebih tinggi daripada yang diperlukan untuk sesetengah motor, meningkatkan kos. Atau anda menggunakan bahan gred rendah dan risiko kegagalan. Lebih baik melayakkan dua atau tiga bahan dan memadankannya dengan aplikasi.

Apakah perbezaan antara NMN dan NHN?
Lapisan tengah. NMN menggunakan filem poliester. NHN menggunakan filem polimida. Polimida menahan suhu yang lebih tinggi. Untuk motor yang berjalan di bawah 155°C, NMN adalah baik. Untuk 155-180°C, pilih NHN. Perbezaan kos adalah sederhana.

Adakah kertas tebal sentiasa bermakna penebat yang lebih baik?
Bukan selalu. Kekuatan dielektrik meningkat dengan ketebalan, tetapi kesesuaian mekanikal menjadi lebih keras. Kertas tebal mengambil ruang di dalam slot. Ruang itu boleh memuatkan lebih banyak tembaga. Pereka motor menukar ketebalan penebat dengan isian tembaga. Kertas yang lebih nipis membolehkan lebih banyak tembaga, kuasa yang lebih tinggi, tetapi memerlukan kawalan proses yang lebih baik.

Apakah jangka hayat kertas penebat?
Bergantung pada keadaan penyimpanan. Dalam pembungkusan asal, kertas aramid yang dikawal iklim, tahan bertahun-tahun. Bahan berasaskan poliester mungkin merosot lebih cepat. Risiko utama adalah penyerapan lembapan dan penuaan pelekat. Jika kertas telah disimpan selama lebih daripada dua tahun, uji sampel sebelum digunakan.

Bagaimanakah saya tahu sama ada kertas pembekal adalah konsisten?
Minta data Cpk pada ketebalan. Cpk 1.33 atau lebih tinggi bermakna proses itu mampu. Minta juga laporan ujian kumpulan ke kumpulan. Jika pembekal tidak dapat menghasilkan ini, mereka tidak mengawal proses mereka.

Bolehkah kertas penebat dikitar semula?
Kebanyakannya adalah termoset atau termoplastik berprestasi tinggi. Kitar semula adalah sukar. Sesetengah kertas aramid boleh ditolak, tetapi prosesnya tidak tersedia secara meluas. Tumpuan industri adalah untuk mengurangkan sisa dalam pemotongan dan penyisipan, bukan pada kitar semula selepas pengguna.

Nota tentang Keserasian Dengan Baji Slot

Kertas penebatgariskan dinding slot. Baji slot menutup bukaan. Mereka mesti bekerjasama.

Baji menekan pada kertas pada pembukaan slot. Jika kertas terlalu lembut, baji akan digali ke dalamnya. Jika kertas terlalu rapuh, ia akan retak pada titik sentuhan baji.

Untuk motor EV, ramai jurutera memasangkan kertas aramid dengan baji aramid. Keluarga bahan yang sama, pengembangan haba yang serupa dan kelakuan mekanikal. Untuk motor am, kertas DMD dengan baji gentian kaca adalah gabungan yang terbukti.

Apabila memesan daripada pembekal, nyatakan kedua-dua item bersama-sama. Pembekal kemudiannya boleh memadankan sistem bahan.
